Таблеточные тиристоры КК КР

Таблеточные тиристоры КК КР

Компания ООО "Компания МК" поставляет таблеточные тиристоры КК КР иностранного производства, являющиеся полными аналогами отечественных продуктов.

Основные особенности таблеточных тиристоров КК КР

  • герметичные металлокерамические корпуса;
  • конструкция для двухстороннего охлаждения;
  • полное соответствие международным стандартам;
  • низкое время выключения;
  • высокая стойкость к dv/dt;
  • внутреннее усиление сигнала управления;
  • высокая стабильность параметров.

Всегда в наличии

Наша компания заинтересована в поставке оборудования и оказания услуг в кротчайшие сроки. Поэтом мы всегда имеем на своем складе наиболее популярные модели таблеточных тиристоров.

Перечень имеющихся тиристоров

  • KK 300A/1400V-Y30KKE
  • KK 500A/1600V-Y38KKE
  • KP 600A/1600V-Y38KPE
  • KK 600A/1600V-Y40KKE
  • KP 800A/1600V-Y40KPE
  • KK 800A/1800V-Y45KKE
  • KP 1000A/1800V-Y45KPE
  • KK 1000A/1800V-Y50KKE
  • KP 1200A/1800V-Y50KPE
  • KK 1200A/1800V-Y55KKE
  • KP 1500A/1600V-Y55KPE
  • KK 1500A/1800V-Y60KKE
  • KK 1800A/1800V-Y60KPE
Наименование VDRM

(VRRM)

V		 IT(AV),

A		 ITSM,

KA		 dv/dt,

V/μs		 di/dt,

A/μs		 IDRM

(IRRM)

mA		 IGT ,

mA		 VGT ,

V		 IH ,

mA		 VTM/ITM ,

V/A		 VTO ,

V		 rT ,

mΩ		 Rth(j-hs),

°C/W		 Tjm ,

°C		 Fm ,

KN		 Wt ,

g		 Схема
55°C 10ms 25°C 125°C

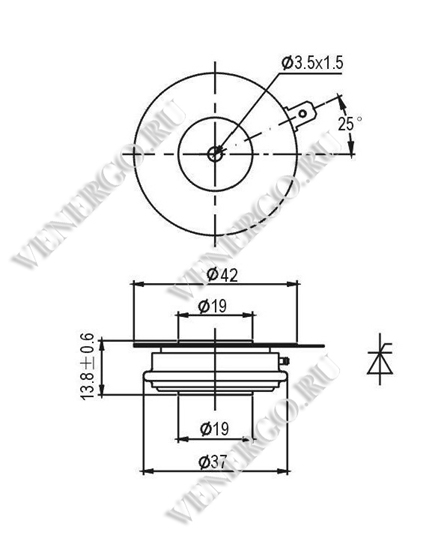

Y24KPA 200-600 477 6,0 300 100 16 35-200 0,8-2,0 20-150 1,44/1000 0,83 0,61 0,095 125 3,3-5,5 55 schemeY24KPA

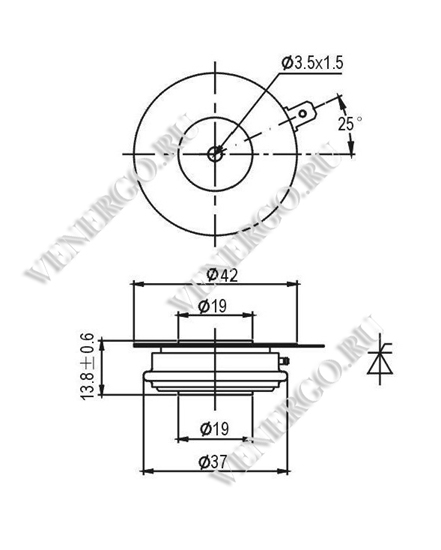

Y24KPC 800-1200 416 5,0 300 100 16 30-200 0,8-2,0 20-150 1,65/900 0,75 1,00 0,095 125 3,3-5,5 55 schemeY24KPC

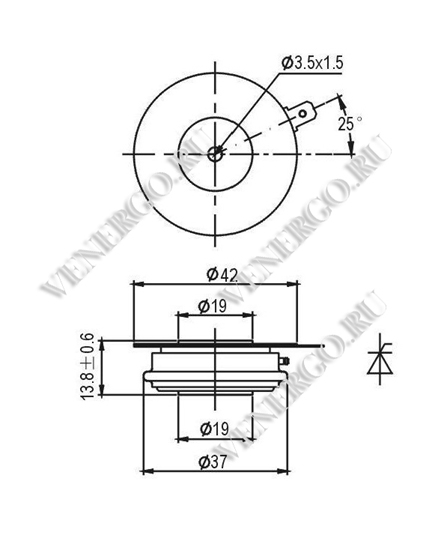

Y24KPE 1400-1600 340 4,1 300 100 16 30-200 0,8-2,0 20-150 2,06/750 1,03 1,37 0,095 125 3,3-5,5 55 schemeY24KPE
Y30KPA 200-600 945 11,3 300 100 20 35-250 0,8-2,5 20-200 1,25/1500 0,83 0,28 0,050 125 5,3-10 80 schemeY30KPA

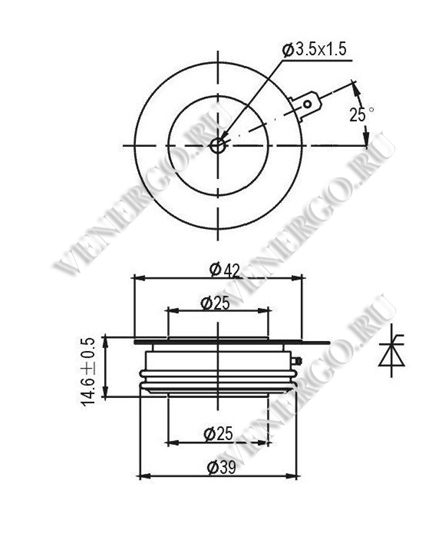

Y30KPC 800-1200 668 8,0 300 100 30 35-250 0,8-2,5 20-200 1,72/1200 0,70 0,85 0,055 125 5,3-10 80 schemeY30KPC

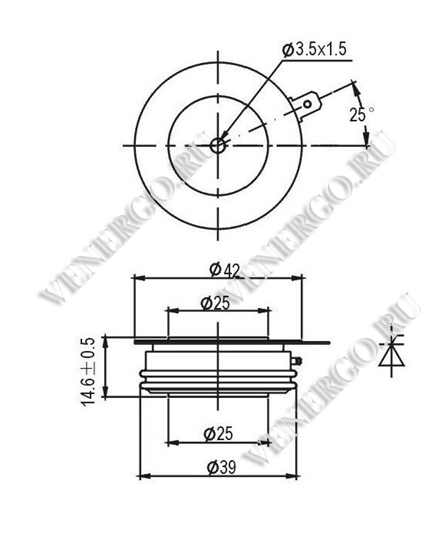

Y30KPE 1200-1600 727 8,7 300 100 30 35-250 0,8-2,5 20-200 1,78/1500 1,03 0,50 0,050 125 5,3-10 80 schemeY30KPE

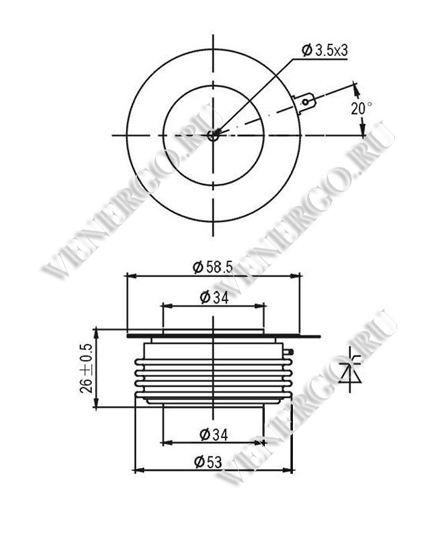

Y38KPC 800-1200 1129 13,5 300 100 40 35-300 0,8-2,5 20-250 1,43/1800 0,80 0,35 0,035 125 10-20 270 schemeY38KPC

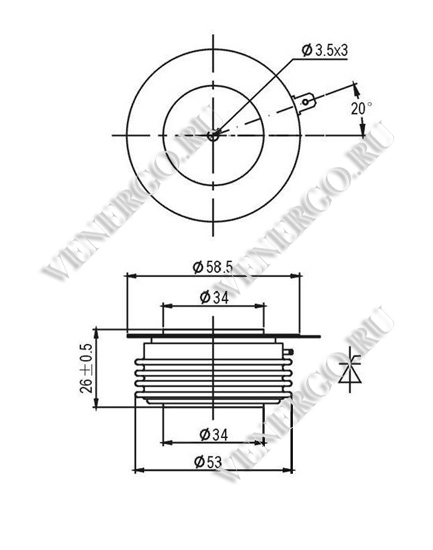

Y38KPE 1200-1600 1224 14,7 300 100 40 35-300 0,8-2,5 20-250 1,4/1700 0,91 0,29 0,032 125 10-20 270 schemeY38KPE

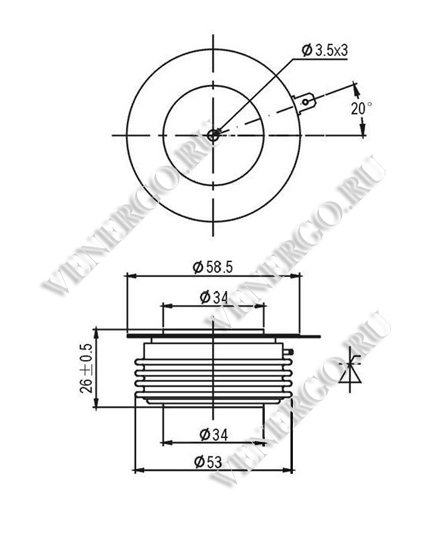

Y38KPH 1900-3000 897 10,8 500 100 40 35-300 0,8-2,5 20-250 2,18/1800 1,05 0,63 0,032 125 10-20 270 schemeY38KPH
Y50KPC 800-1200 1853 22,2 300 200 80 40-300 0,8-3,0 20-300 1,34/3000 0,89 0,15 0,024 125 19-26 470 schemeY50KPC
Y50KPE 1200-1800 1625 19,5 300 150 80 40-400 0,8-3,0 20-300 1,5/2500 1,01 0,196 0,024 125 19-26 470 schemeY50KPE
Y50KPH 1900-3000 1293 15,5 500 150 80 40-300 0,8-3,0 20-300 1,97/2400 1,11 0,36 0,024 125 19-26 470 schemeY50KPH
Y50KPJ 3100-4200 1011 12,0 800 150 80 40-300 0,8-3,0 20-300 2,21/1500 1,17 0,69 0,024 125 19-26 470 schemeY50KPJ

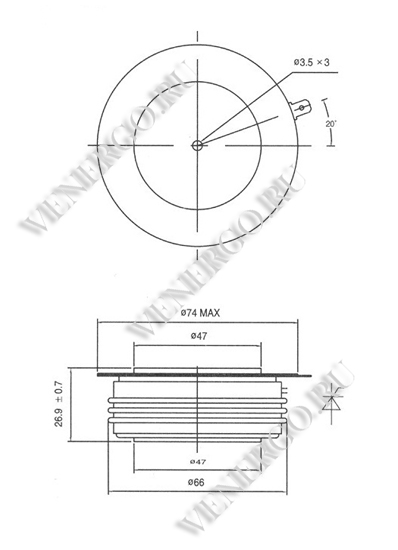

Y50KPM 4300-5500 975 11,7 800 150 120 40-300 0,8-3,0 20-250 2,44/1500 1,30 0,76 0,023 125 19-26 470 schemeY50KPM

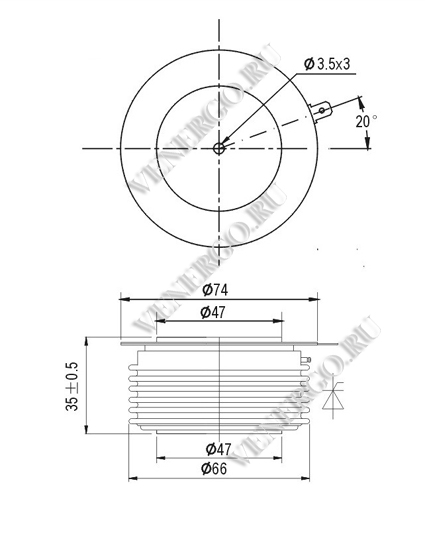

Y50KPR 5600-6500 872 10,5 800 100 200 40-300 0,8-3,0 20-250 2,3/1000 1,25 1,045 0,023 125 19-26 470 schemeY50KPR
Y65KPC 800-1200 2754 33,0 300 250 120 40-300 0,8-3,0 20-300 1,3/5000 0,75 0,11 0,017 125 27-34 650 schemeY65KPC

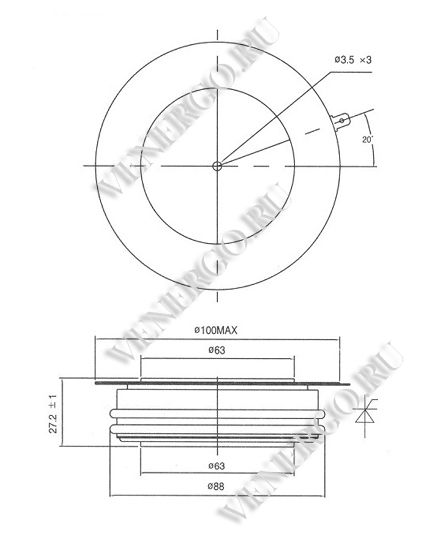

Y65KPE 1200-1800 2418 29,0 300 200 120 40-300 0,8-3,0 20-300 1,35/3200 0,93 0,13 0,017 125 27-34 850 schemeY65KPE
Y65KPH 1900-3000 2092 25,0 500 200 120 40-300 0,8-3,0 20-300 1,60/3200 0,99 0,19 0,017 125 27-34 850 schemeY65KPH
Y65KPJ 3100-4200 1611 19,3 800 150 120 40-300 0,8-3,0 20-300 2,22/3000 1,17 0,35 0,017 125 27-34 650 schemeY65KPJ
Y65KPM 4300-5500 1471 17,7 800 200 120 40-300 0,8-3,0 20-250 3,04/3000 1,30 0,58 0,014 125 27-34 650 schemeY65KPM

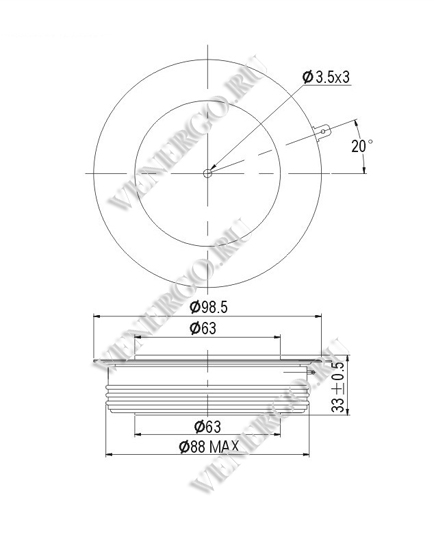

Y65KPR 5600-6500 1648 19,8 800 150 200 40-300 0,8-3,0 20-250 1,89/1500 1,21 0,45 0,014 125 27-34 850 schemeY65KPR

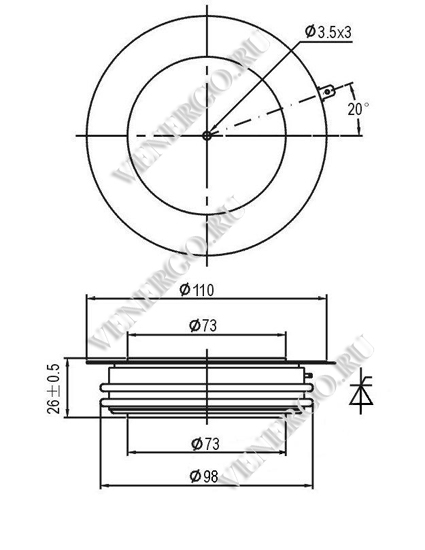

Y76KPC 400-1000 4148 49,8 300 250 200 40-300 0,8-3,0 20-300 1,17/5000 1,82 0,07 0,011 125 35-47 1100 schemeY76KPC

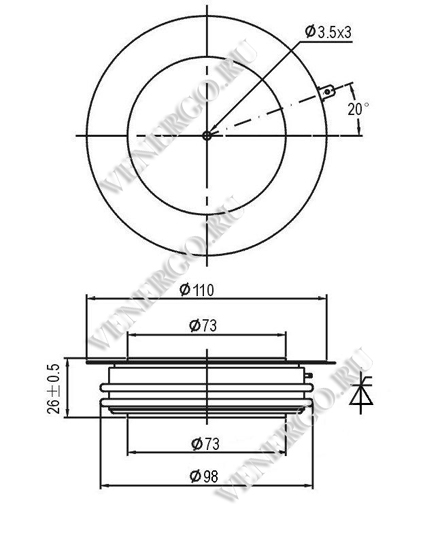

Y76KPE 1200-1800 3075 37,0 300 250 200 40-300 0,8-3,0 20-300 1,43/3000 1,01 0,14 0,011 125 35-47 1100 schemeY76KPE
Y76KPH 1900-3000 3013 36,2 500 250 200 40-300 0,8-3,0 20-300 1,75/5000 1,00 0,15 0,011 125 35-47 1100 schemeY76KPH

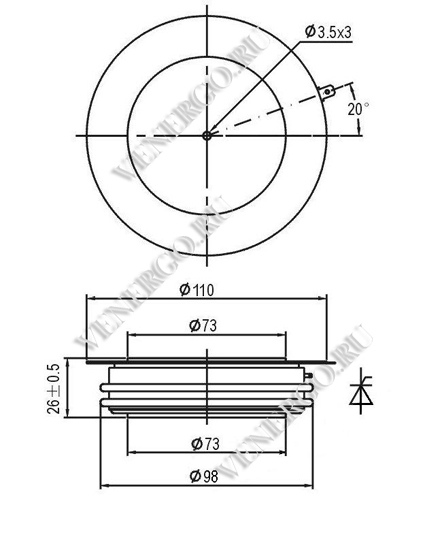

Y76KPJ 3100-4200 2205 26,5 800 250 200 40-300 0,8-3,0 20-300 2,11/3000 1,15 0,32 0,011 125 35-47 1100 schemeY76KPJ

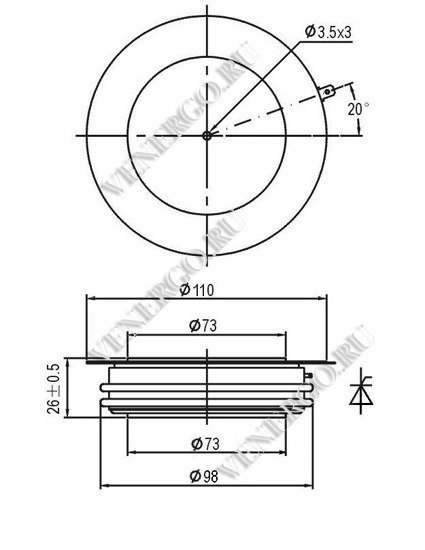

Y76KPM 4300-5500 2049 24,6 800 250 120 40-300 0,8-3,0 20-250 2,56/3000 1,30 0,42 0,010 125 35-47 1100 schemeY76KPM

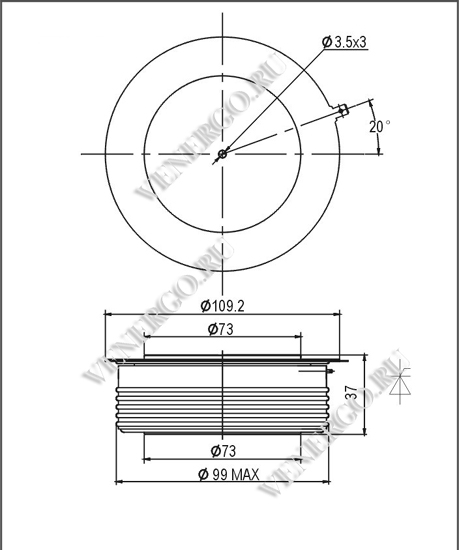

Y76KPR 5600-6500 2434 29,2 800 200 250 40-300 0,8-3,0 20-250 1,65/1600 1,20 0,28 0,010 125 35-47 1100 schemeY76KPR

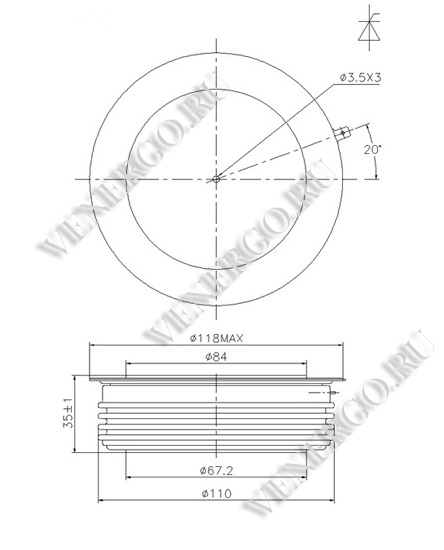

Y89KPH 1900-3000 3835 46,0 500 250 250 40-300 0,8-3,0 20-300 1,54/5000 0,99 0,11 0,009 125 70-85 1100 schemeY89KPH
Y89KPJ 3100-4200 3211 38,5 800 250 250 40-300 0,8-3,0 20-300 1,90/5000 1,00 0,18 0,009 125 70-85 1100 schemeY89KPJ

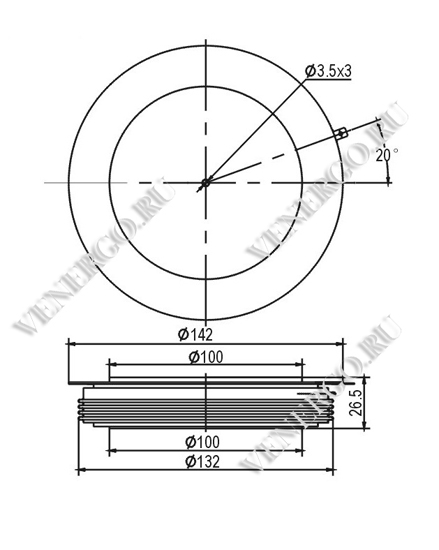

Y100KPH 1900-3000 4755 57,0 500 250 200 40-450 0,9-3,5 20-1000 1,36/5000 0,91 0,09 0,075 125 98-113 1100 schemeY100KPH

Тиристоры таблеточные быстродействующие

Наименование VDRM

(VRRM),

V		 IT(AV) ,

A		 tq ,

μs		 ITSM ,

KA		 dv/dt,

V/μs		 di/dt,

A/μs		 IDRM

(IRRM),

mA		 IGT ,

mA		 VGT ,

V		 IH ,

mA		 VTM/ITM ,

V/A		 VTO ,

V		 rT ,

mΩ		 Rth(j-hs),

°C/W		 Tjm ,

°C		 F,

KN		 Схема
55°C 100°C 10ms 25°C 115°C

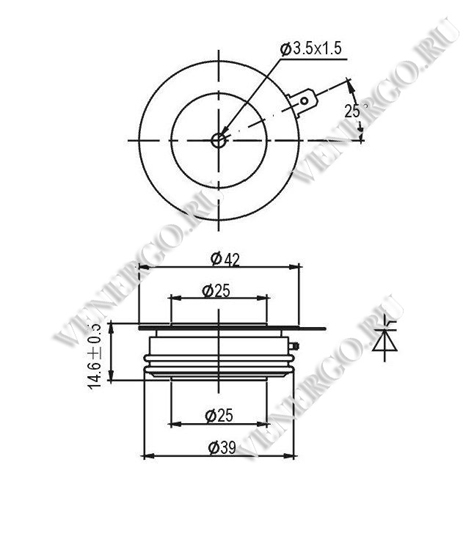

Y30KKE 800-1600 300 16-35 4,3 500 1000 30 40-250 0,9-2,5 20-400 3,0/900 1,60 1,32 0,055 115 5,3-10 schemeY30KKE

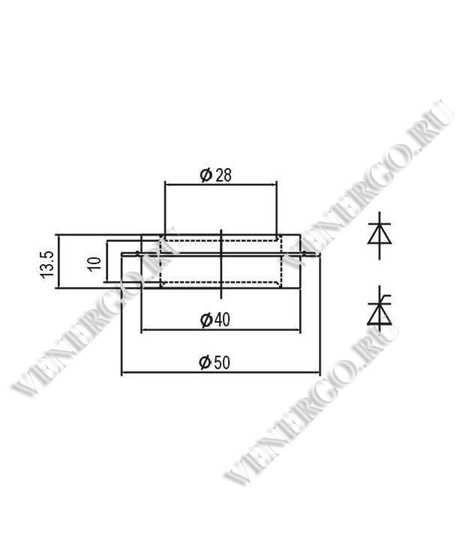

Y30KKEA 800-1600 200 16-35 2,5 500 200 30 40-450 0,9-2,5 20-400 3,1/600 1,60 1,32 0,065 115 5,3-12 schemeY30KKEA

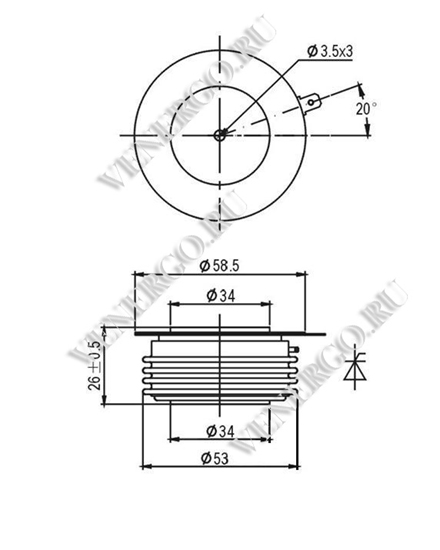

Y35KKE 800-1600 400 16-35 8,5 500 1200 40 40-250 0,9-2,5 20-400 3,0/1200 1,50 0,66 0,035 115 10-20 schemeY35KKE

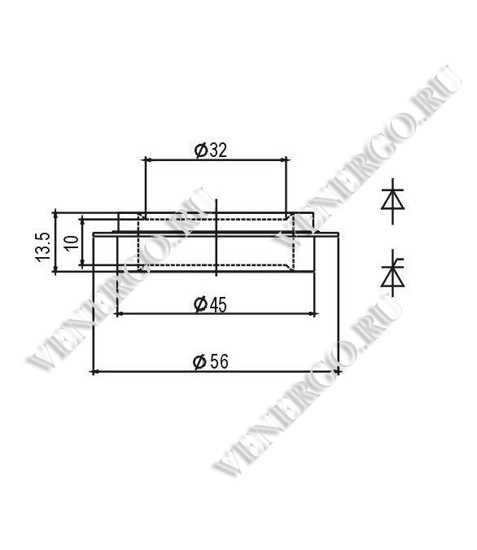

Y35KKEA 800-1600 400 16-35 5 500 300 40 40-250 0,9-2,5 20-400 3,2/1200 1,32 0,66 0,040 115 10-20 schemeY35KKEA

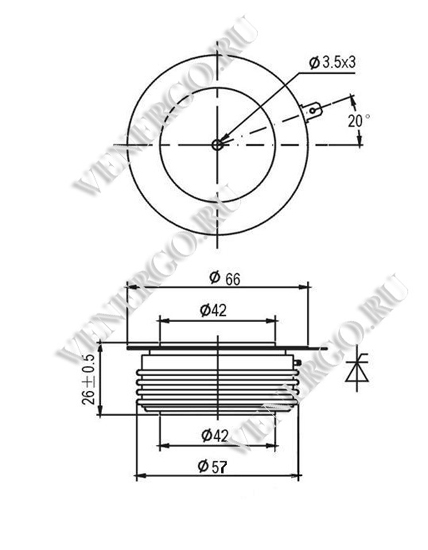

Y38KKE 800-1800 500 16-35 9 500 1200 40 40-250 0,9-2,5 20-400 3,15/1500 1,36 0,53 0,035 115 10-20 schemeY38KKE

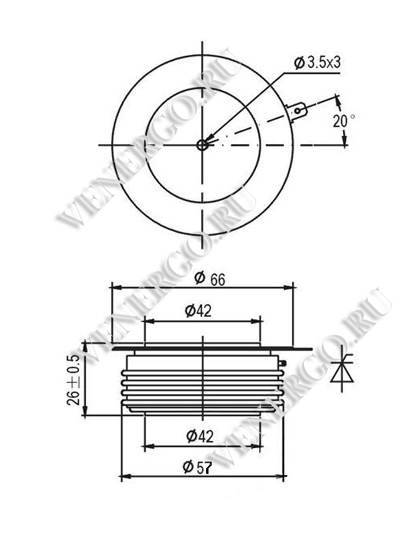

Y40KKE 800-1800 600 16-35 10 500 1200 50 40-300 0,9-3,0 20-400 3,15/1800 1,30 0,38 0,032 115 15-20 schemeY40KKE

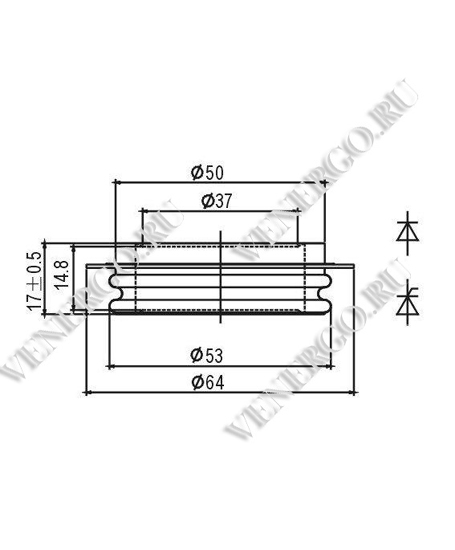

Y40KKEA 800-1800 500 16-35 6,3 500 300 50 40-250 0,9-2,5 20-400 3,15/1500 1,42 0,50 0,035 115 15-20 schemeY40KKEA

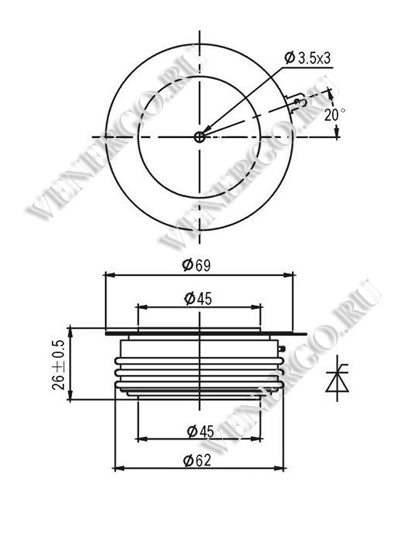

Y45KKE 800-1800 800 16-35 12 500 1200 60 40-300 0,9-3,0 20-500 3,15/2400 1,32 0,36 0,030 115 18-25 schemeY45KKE

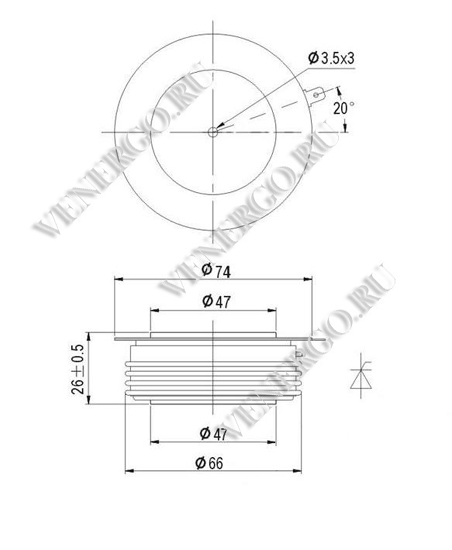

Y50KKE 800-1800 1000 16-35 14 500 1200 80 40-300 0,9-3,0 20-500 3,15/3000 1,56 0,33 0,024 115 19-26 schemeY50KKE

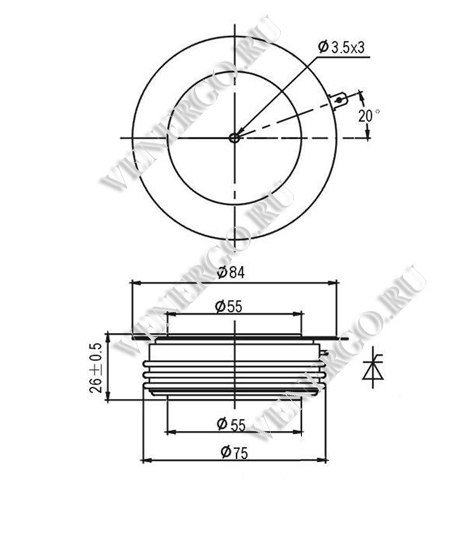

Y55KKE 800-1800 1200 16-35 16 500 1200 100 40-300 0,9-3,0 20-500 3,15/3000 1,51 0,32 0,022 115 21-30 schemeY55KKE

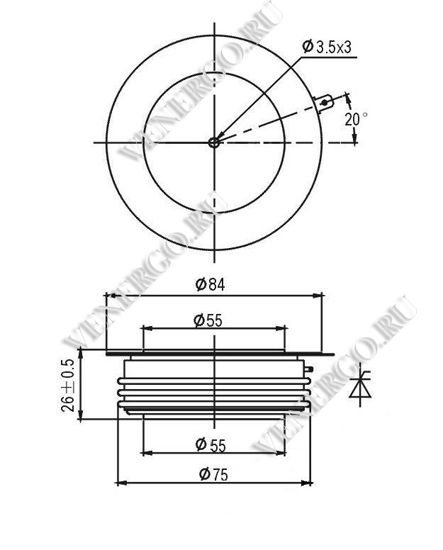

Y60KKE 800-1800 1500 16-35 18 500 1200 120 40-400 0,9-3,5 20-500 3,15/3000 1,48 0,28 0,020 115 21-30 schemeY60KKE

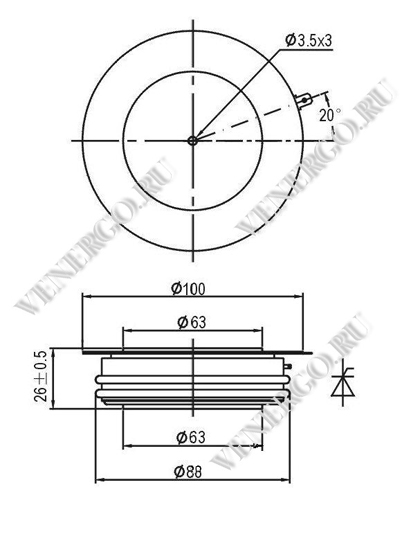

Y65KKE 800-1800 1800 16-35 19 500 500 120 40-400 0,9-4,0 20-800 3,15/4000 1,41 0,23 0,017 115 27-34 schemeY65KKE
Y65KKG 1900-2500 1596 50-80 21 500 1000 140 40-450 0,9-4,5 20-1000 2,49/3600 1,48 0,28 0,017 125 27-34 schemeY65KKG
Y70KKE 800-1800 2000 25-40 23 500 1200 160 40-450 0,9-4,5 20-1000 3,15/4000 1,45 0,21 0,016 115 30-40 schemeY70KKE
Y70KKG 1900-2500 2000 35-70 22,7 500 1000 160 40-450 0,9-4,5 20-1000 3,15/4000 1,48 0,23 0,016 115 30-40 schemeY70KKG

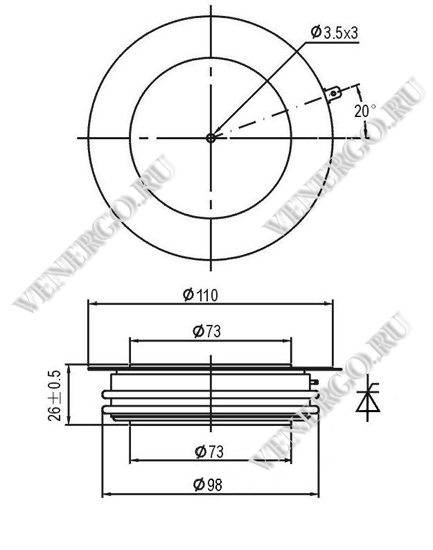

Y76KKE 800-1800 2500 25-40 35,6 500 1200 200 40-450 0,9-4,5 20-1000 3,15/500 1,30 0,15 0,011 115 35-47 schemeY76KKE
Y76KKG 1900-2500 2500 35-70 33,8 500 1000 200 40-250 0,9-4,5 20-1000 3,15/5000 1,48 0,15 0,011 115 35-47 schemeY76KKG

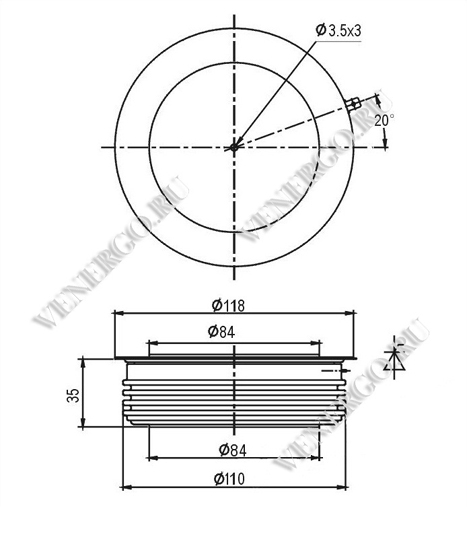

Y89KKG 1900-2500 3000 40-80 44 500 1000 250 40-450 0,9-4,5 20-1000 3,15/5000 1,32 0,14 0,009 115 70-85 schemeY89KKG

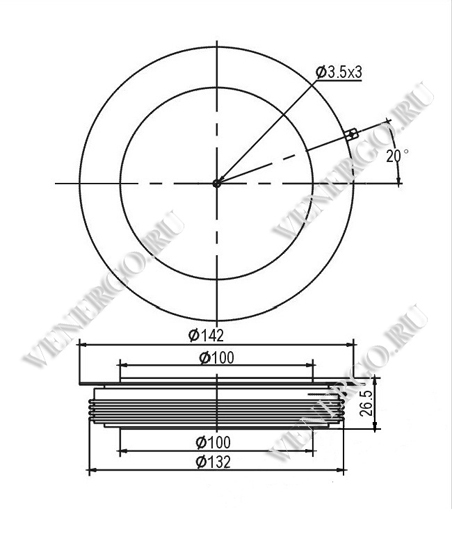

Y100KKG 1900-3000 4000 50-90 62 500 1000 250 40-450 0,9-4,5 20-1000 2,9/5000 1,30 0,13 0,0075 115 98-113 schemeY100KKG

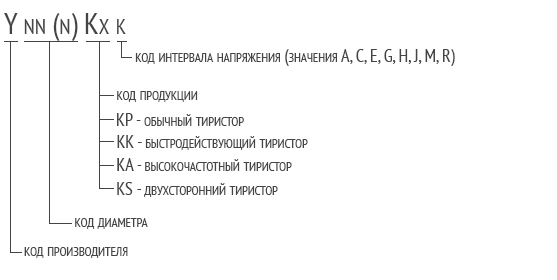

В обозначении тиристора:

обозначение тиристоров
